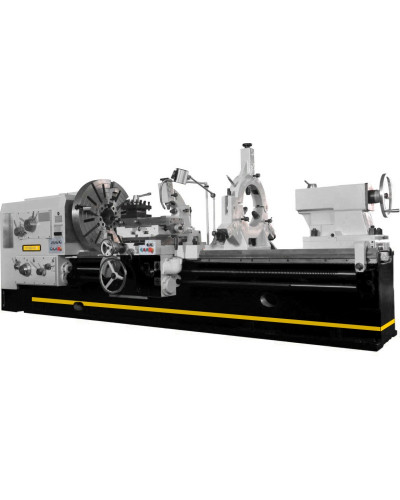

Токарно-винторезный станок STALEX Apollo D850/1500

Описание Токарно-винторезный станок STALEX Apollo D850/1500

Очень тяжелая и широкая станина жесткой моноблочной конструкции призматические направляющие, отшлифованные и закаленные индукционным методом, обеспечивают точность в течение длительного времени и практически не подвержены износу массивная передняя бабка с высокоточным главным шпинделем на роликовых подшипниках с диаметром отверстия шпинделя 105 мм обеспечивает высокую стабильность работы станка под нагрузкой;
Отсутствие биения даже при максимальной частоте вращения шпинделя;
На суппорте находится джойстикового типа переключатель подач по осям X и Z;
Регулируемая предохранительная муфта в фартуке суппорта защищает механический блок подачи от повреждений и поломок;
Центральное и удобное управление подачами и шагом резьбы
Привод подач, позволяет нарезать широкий спектр диаметральных, дюймовых, модульных и метрических резьб;
Суппорт и верхние салазки, рассчитаны на работу в интенсивном режиме.
Изготовлен по стандартам СЕ.
Комплект поставки:
4-х кулачковая планшайба ?800 мм
4-х позиционный резцедержатель
Не вращающийся центр -2 шт.
Неподвижный люнет ?40-350 мм
УЦИ по 3-м осям
Защитный экран патрона;
Электрокомпоненты Siemens
Регулируемые опоры станины
Конусная линейка L=800 мм
Система подвода СОЖ
LED лампа местного освещения
Инструкция по эксплуатации

Модель:: Apollo D850x1500
Диаметр обточки над станиной: ?850 мм
? обточки над поперечным суппортом: ?520 мм
Высота центров: 405 мм
Расстояние между центрами: 1500 мм
Макс. длинна обточки: 1250 мм
Ширина станины: 600 мм
Макс. масса детали, обрабатываемой в центрах: 4 000 кг
Частота вращения шпинделя, 4: 5-630
об/мин
Торец шпинделя: ISO A2-11
Конус шпинделя: METRIC №120
4-х кулачковая планшайба: ? 800 мм
Проходное отверстие шпинделя: ?105 мм
Ход по оси X: 600 мм
Ход по оси Z: 1250 мм
Ход по оси z-1: 250 мм
Продольная подача ось X: 0,08-9,6 мм/об
Поперечная подача ось Z: 0,04-4,9 мм/об
Подача верхних салазок z-1: 0,02-2,4 мм/ об
Метрическая резьба, 53: 1-120 мм
Дюймовая резьба, 49: 30-1/4 TPI
Диаметральная резьба, 56: 60-0,5 DP
Модульная резьба: 0,5-60 мм
Максимальный размер инструмента: 32х32 мм
Угол поворота резцедержателя: 90?
Ускор. перем. продольного суппорта ось Z: 3,640
мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Ускор. перемещение салазок с резцедержателем: 900 мм/мин
Конус пиноли задней бабки:: MT-6
Ход пиноли задней бабки: 250 мм
Диаметр пиноли задней бабки: ?120 мм
Габаритные размеры станка: 3450?1500?1300 мм
Габаритные размеры упаковки: 4000х1870х1600 мм
Мощность главного привода с инвертером: 17,0 кВт
Мощность двигателя подачи: 1,1 кВт
Мощность двигателя СОЖ: 0,15 кВт
Мощность двигателя гидросистемы: 0,55 кВт
Масса нетто: 3800/4450 кг
