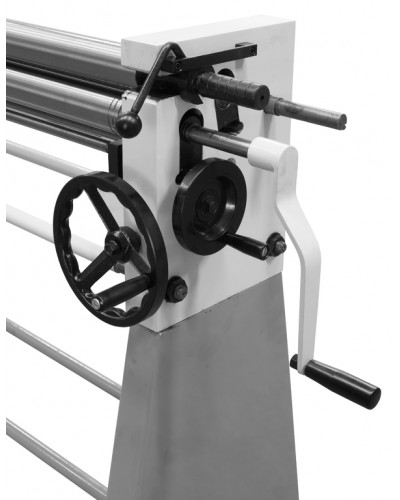

Станок вальцовочный ручной Stalex W01-2х1250

Описание Станок вальцовочный ручной Stalex W01-2х1250

Вальцовочный станок Stalex W01-2x1250 предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок.

Преимущества

• Прост в использовании и обслуживании.
• Высокая точность и качество вальцовки.
• Компактный размер, легкий в транспортировке.
• Долговечная конструкция, изготовленная из высококачественных материалов.
• Надежность и стабильность работы.
• Продольный паз верхнего вала для заправки листа
• Проточки для гибки прутка
• Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60мм)
• Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 2мм
• Два вала скорости вращения (2ой вал, это вал пониженной скорости для работы с макс. толщиной листа)
• Литьевые чугунные боковые опоры
• Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала
• Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала
• Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости)

Технические характеристики

Модель	STALEX W01-2x1250
Рабочая длина	1250 мм
*Макс. толщина	2 мм
Диаметр валов	60 мм
Вес нетто	223 кг
Размер упаковки	1800х500х690 мм
Вес брутто	260 кг

*Максимально допустимая толщина при работе с цветными металлами – не более 2,0мм.
*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 1,4мм
*Максимально допустимая толщина при работе с нержавеющей сталью – не более 1,0мм.
Минимально возможный Ø при работе с низкоуглеродистой сталью 1,4мм – не менее 210мм (т.к. это зависит не только от Ø валов, но и вида, сорта, термообработки материала, а также его длины и толщины). Более точно определить минимальный Ø - возможно только пробной прокаткой.

Особенности

	Рычаг фиксации верхнего вала
	Нижний вал – предназначен для регулировки толщины листа
Задний Вал - предназначен для регулировки R получаемого на заготовки
	Продольный паз верхнего вала для заправки листа
Проточки для гибки прутка
	Вал пониженной скорости для работы с макс. толщиной листа
Вал скорости вращения для работы с малыми и средними толщинами листа
	Маховик перемещения заднего вала
Реечный механизм с синхронизирующей тягой
	Маховик перемещения нижнего вала
Механизм привода ползуна с синхронизирующей тягой
	Стопорный винт
Переходной вал с шестерней
