Мобильный непроходной листогиб STALEX SUPERMAX 3,2 метра

Описание Мобильный непроходной листогиб STALEX SUPERMAX 3,2 метра

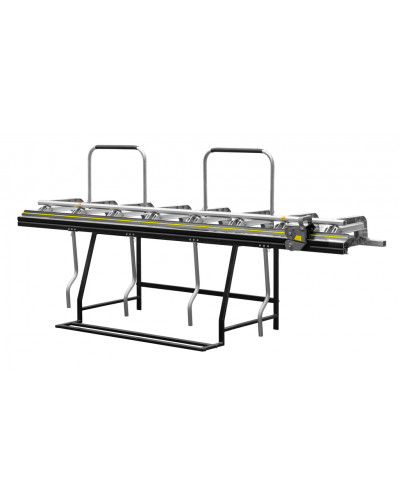

Мобильный непроходной листогиб STALEX SUPERMAX 3.2 (102846R) — это флагманская модель в линейке профессионального гибочного оборудования, разработанная для обработки крупногабаритных металлических листов длиной до 3200 мм. Инновационная конструкция сочетает промышленную мощность с мобильностью и прецизионной точностью. Станок для гибки листового металла Stalex SUPERMAX предназначен для изготовления металлических изделий различного назначения. Это оборудование для гибки и резки листового металла имеет одну важную особенность – это лёгкий и мобильный станок, его можно использовать непосредственно на месте работ, легко перемещая станок на объекте, при этом станок имеет очень высокое качество гибки.

Модель Stalex SUPERMAX является наиболее мощным станком для производства доборных элементов кровли. Усиленный практически в каждой детали листогибочный станок на 33% превосходит по мощности уже известные станки серии MAX-20.
Изготавливается из лёгких сплавов и закалённой стали, обеспечивающих максиму мощности, прочности и мобильности. Станок не повреждает структуру и поверхность материала при гибки благодаря передовой конструкции с плавающей осью и виниловой вставки.
Резка металла производится с помощью специального устройства: роликового ножа (опция).
Уникальная мобильность в сочетании с прочностью и износостойкостью листогиба обеспечивается конструкцией из высокотехнологичных легких сплавов. Благодаря жесткости конструкции обеспечивается высокая точность выполняемых деталей.

Особенности станка STALEX SUPERMAX 3.2 (102846R)

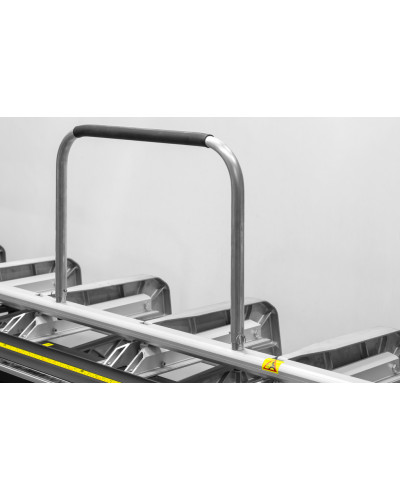

	Эргономичные ручки с прорезиненным покрытием
	Предназначена для передачи равномерного усилия прижима от рукоятки - на прижимную планку, через прижимные кулачки

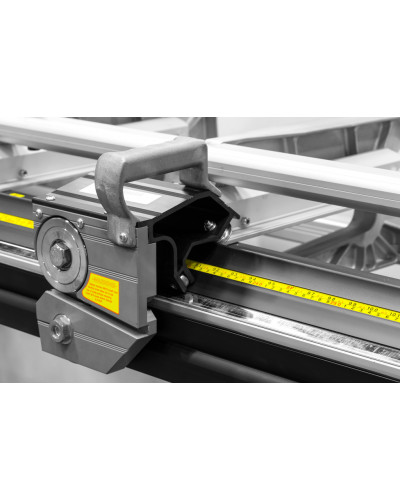

	Обеспечивает быстрый и эффективный зажим тонколистого материала. Конструкция позволяет быстро и точно регулировать прижимное усилие по всей рабочей длине. Артикулы запчастей необходимых для установки прижимного кулачка: 1) Верхняя часть: 10508R / 10530R (или комплект 11400R) 2) Нижняя часть: 10503R / 10520R
	Планка основание для размещения основных деталей (F-образных опор)

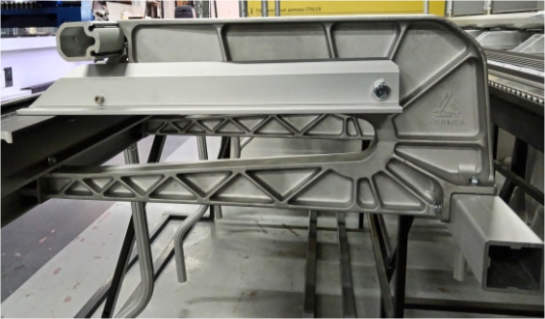

	Опора F-образная имеет рёбра жёсткости специальной конструкции, позволяющей станку работать с макс. надёжностью

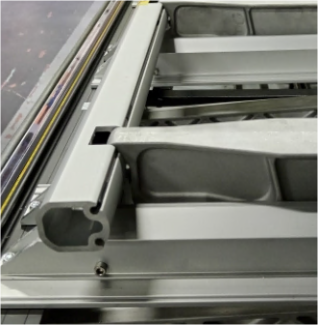

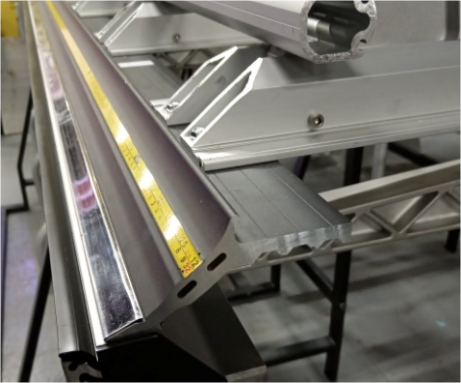

	Изготовлена из усиленного алюминиевого профиля. В конструкции предусмотрен «рельс» для роликового ножа и установки угломеров. Кромка планки имеет радиус всего 2мм и дополнительно защищена от повреждения стальным уголком.
	Неподвижная планка, к которой крепиться передняя часть F-образных опор. На данной планке размещается лист металла для последующей гибки. Через стальную ось планка соединена с планкой верхней прижимной (гибочной).

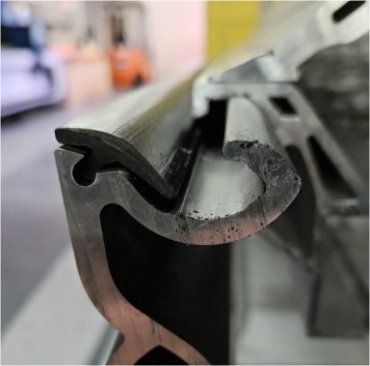

	Подвижная гибочная планка соединена с нижней прижимной планкой через виниловую полосу. На планке установлена виниловая вставка и ручки нижние арт. 14374R. Планка предназначена для гибки листовых металлов.
	Полоса виниловая соединяет две планки: 1) Планка нижняя прижимная 2) Планка верхняя прижимная для размещения и гибки листовых металлов.

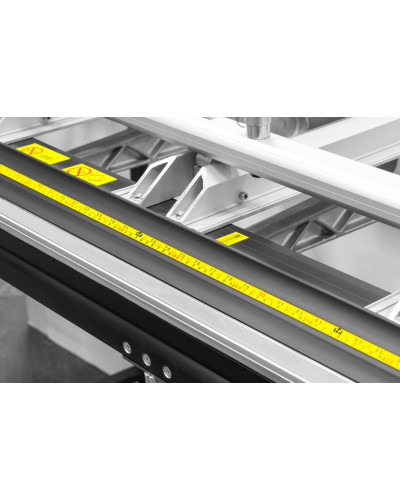

	Виниловая вставка не допускает проскальзывание кромки верхней прижимной (гибочной) планки по материалу и исключают появление царапин на окрашенных листах.

Преимущества станка Stalex SUPERMAX 3.2

• Глубина подачи листового материала – 500 мм, ход прижима при этом – до 60 мм.
• Обеспечивает отличную гибку листов из стали до 1мм, из алюминия 1,5мм и из цинка 1,2мм
• Может выполнять подгиб кромок на 180° (вторым догибом, не на максимальных толщинах, либо фальцезакаточной машинкой)
• На станке можно изготавливать модели с большой жесткостью. Это достижимо благодаря углу загиба - 180°
• Отличительной особенностью непроходных станков является дополнительные рёбра жёсткости на литые F-образные опоры станка – отсутствие комбинированной системы негативно влияет на надежность, что влечёт за собой в лучшем случае долгосрочный и затратный ремонт.
• Надёжный качественный нож «МАХ Cut-Off» с безопасной и удобной рукоятью.
• Станки Stalex SUPERMAX имеют минимальный радиус кромки прижимной планки 2 мм – что делает станок более универсальным в работе с широким ассортиментом элементов кровли и различных профилей
• Эргономичные ручки станка с диаметром охвата удобного для человека, с прорезиненным покрытием или рифлёной поверхностью.
• Ещё одно отличие станка Stalex SUPERMAX – при загрузке листа в станок верхняя ручка расположена в горизонтальном положении, что позволяет осуществлять загрузку материала одному сотруднику.
• Уникальной особенностью гибочных станков являются подвижные прижимные кулачки нового образца арт.14950R – благодаря системе прижимных кулачков станки имеют чёткую фиксацию листа, вне зависимости от срока службы или состояния станка. На протяжении всего цикла жизни каждого станка, работая с тонколистовым металлом даже на максимальных толщинах – разработанная конструкция прижимных кулачков позволяет всегда чётко фиксировать лист.
• Поскольку листогибы являются оборудованием металлообрабатывающей отрасли, такой показатель как присутствие и наличие зап. частей является важнейшим показателем. Компания СТМ имеет постоянное наличие запасных частей и аксессуаров как в головном офисе, так и в любом представительстве на территории России.
• К станкам Stalex SUPERMAX возможно установить дополнительное оборудование:

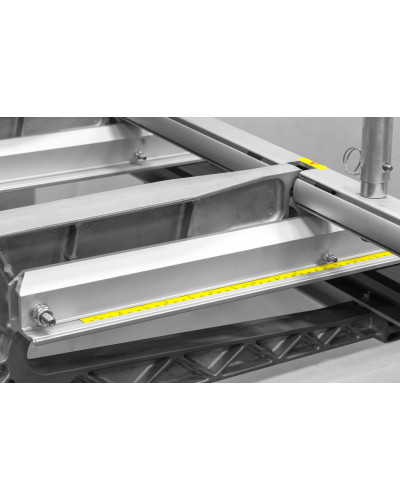

- Угломер – обеспечивает повторяемость гиба изделий на необходимый угол

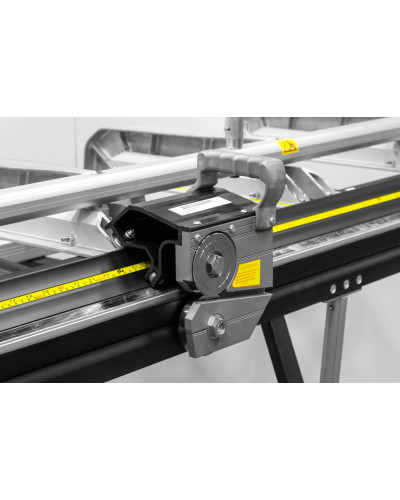

- Роликовый нож MAX Cut-Off – резка тонколистого металла до 0,7мм включительно (сталь с пределом прочности не превышающий параметр σв <400 MРa)

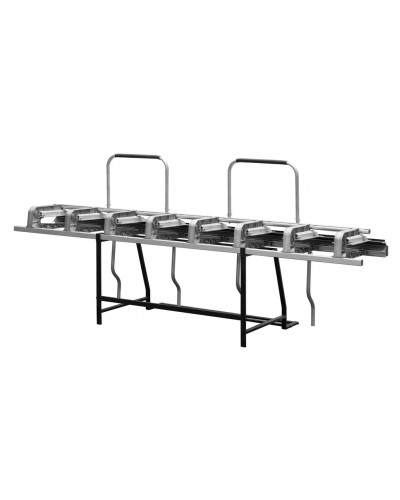

- Стойка для станка Stalex SuperMax – лёгкая быстро собираемая стойка, состоит из двух боковых сварных стоек / четырёх планок / восьми болтов крепления

Сравнительная таблица моделей

ОСНОВНЫЕ УЗЛЫ

Технические характеристикм stalex supermax 3,2 метра

* Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa.
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью.
На станке запрещено гнуть сразу несколько заготовок, а также не листовые материалы: сетка рабица, сварная решетка и т.д. Запрещено фиксировать станок в закрытое положение при явно большом усилие на верхнюю ручку (что неизбежно приведёт к преждевременному износу фиксирующей планки, гибочной планки, стержней и шарниров), необходимо проверить регулировку шарниров (прижимных кулачков) не должно быть чрезмерного усилия при закрытии прижимной упорной планки.
